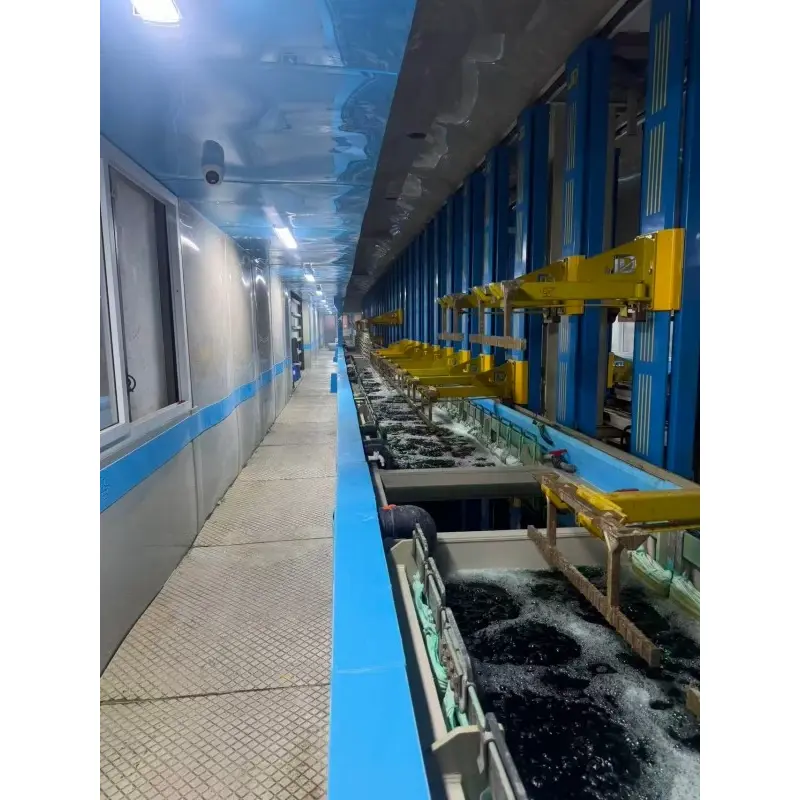

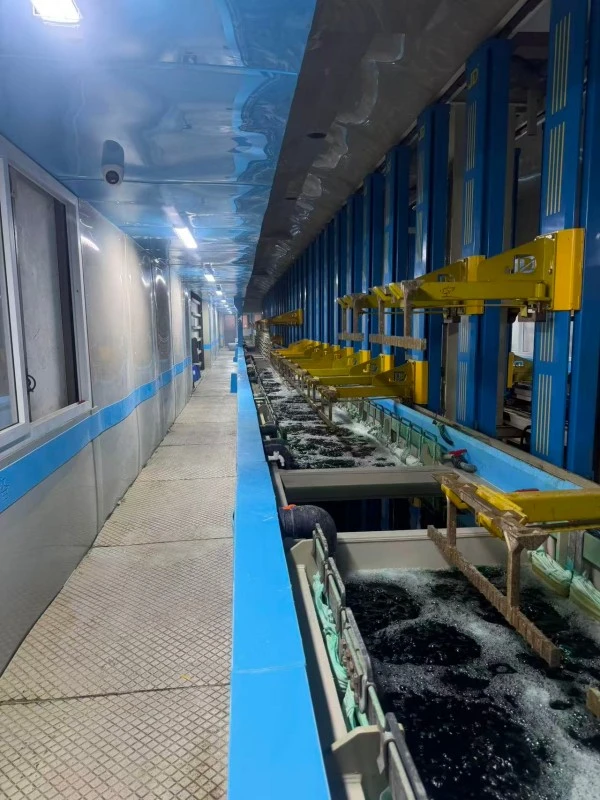

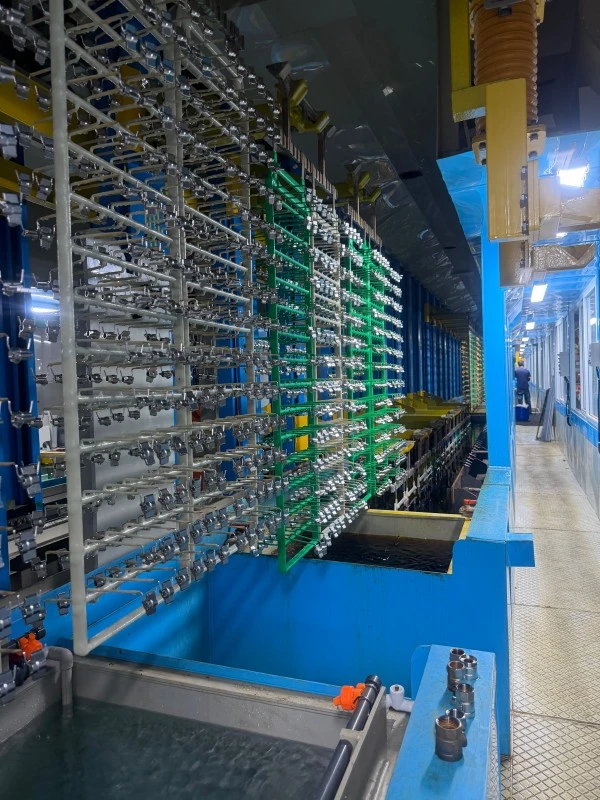

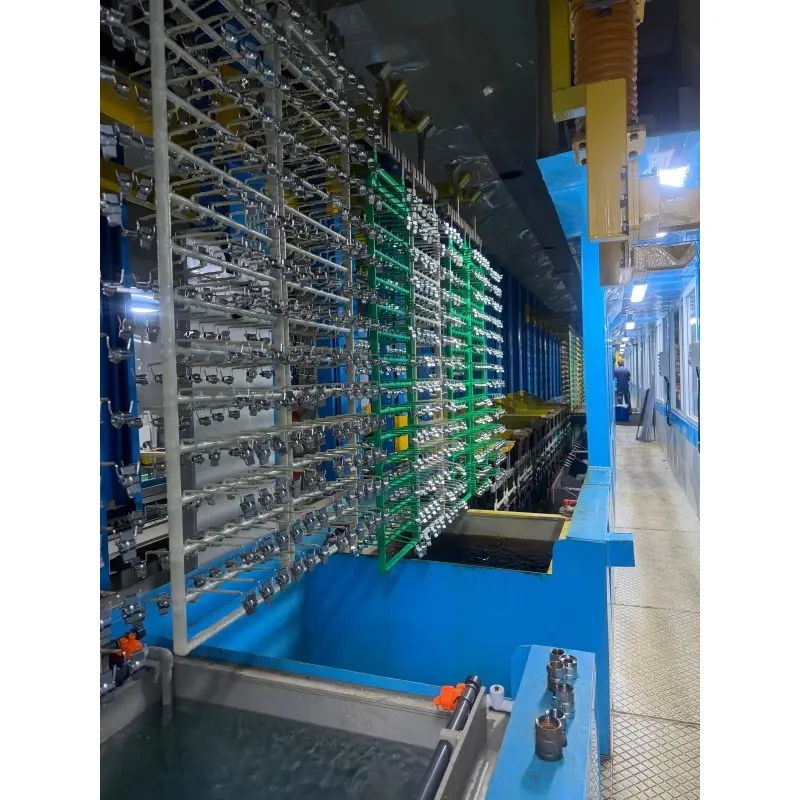

Réz-nikkel-króm függőleges emelési vonal
A JUNDA Electroplating Equipment Co., Ltd., az automatizált felületkezelő rendszerek kínai gyártója, réz-nikkel-króm függőleges emelősorokat szállít folyamatos többrétegű dekoratív bevonatokhoz. A rendszer integrálja a PLC-vezérlést és a függőleges emelésátvitelt, hogy biztosítsa a folyamatok stabil sorrendjét, az egyenletes bevonatminőséget, valamint a fém és műanyag alkatrészek hatékony gyártását.
A réz-nikkel-króm függőleges emelési vonal egy automatikus galvanizálási rendszer, amelyet fém és műanyag alkatrészek szekvenciális réz-, nikkel- és krómozására terveztek.
Dekoratív kikészítésre és korrózióvédelemre használják folyamatos gyártási környezetben.

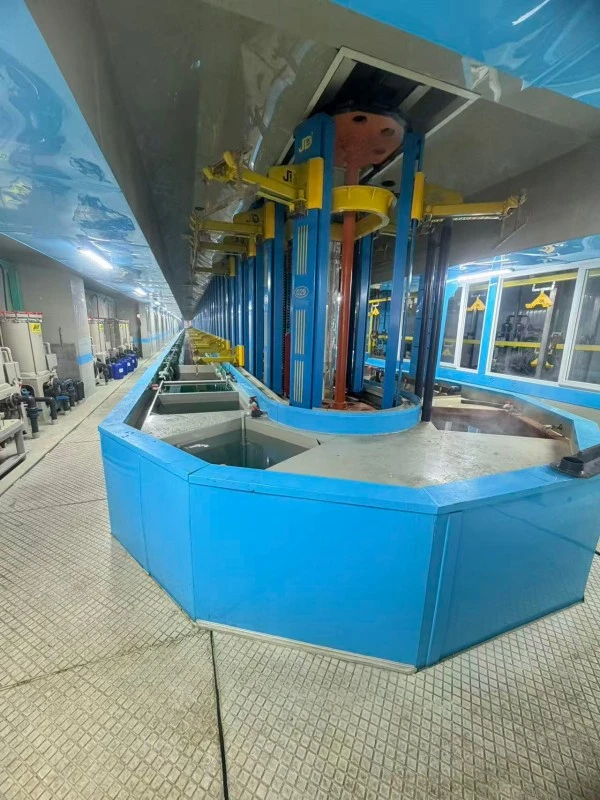

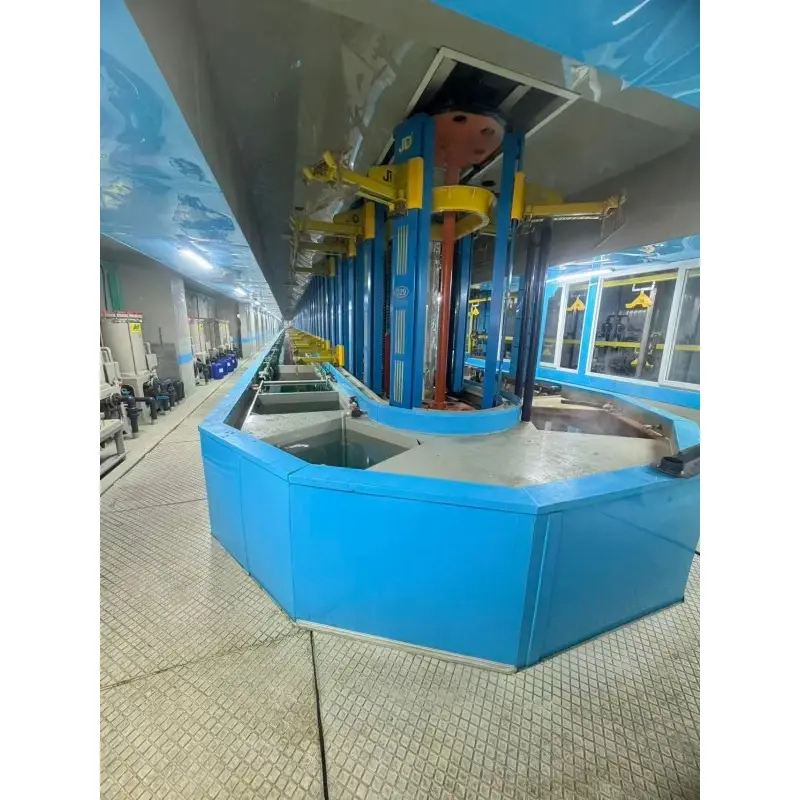

A rendszer függőleges emelőszerkezettel és körkörös pályaelrendezéssel működik, hogy több feldolgozótartályt fix sorrendben kezeljen.
Problémák, amelyeket ez a rendszer megold
A hagyományos galvanizáló gyártósorok gyakran a következő problémákkal szembesülnek:
● instabil bevonatvastagság a tételek között
● kézi kezelés a folyamattartályok között
● alacsony gyártási rugalmasság több terméktípushoz
● hosszú átállási idő a különböző bevonatolási eljárások között
● inkonzisztens minőség a többrétegű bevonat szekvenciákban
Ezt a rendszert úgy tervezték, hogy csökkentse a kézi beavatkozást, és automatizált vezérlés mellett konzisztens legyen a folyamat lépései.
Rendszer áttekintése
A gyártósor integrálja:
● függőleges emelőrendszer
● körkörös lánctalpas tartályelrendezés
● automatikus munkadarab-átviteli rendszer
● PLC vezérlőrendszer HMI interfésszel
● recept alapú folyamatvezérlés
Minden munkadarab meghatározott folyamatot követ az előkezelésen, a bevonatoláson, az öblítésen és a szárításon keresztül.
Legfontosabb specifikációk
|
Paraméter |
Specifikáció |
|
Berendezés típusa |
Teljesen automatikus függőleges emelőlemezezési vonal |
|
Bevonatozási sorrend |
Copper Strike → Bright Nickel → Dekoratív króm |
|
Vezérlőrendszer |
PLC HMI érintőképernyővel (Siemens/Omron/Mitsubishi) |
|
Hajtásrendszer |
Hidraulikus vagy motoros frekvenciaszabályozással |
|
Emelő kapacitás |
50 kg – 500 kg repülési rudonként (testreszabható) |
|
Emelési sebesség |
1-20 m/perc (VFD állítható) |
|
Szállítási sebesség |
5-60 m/perc (VFD állítható) |
|
Megfelelő munkadarabok |
Vasáru, szaniterek, autóalkatrészek, ABS műanyag |
|
Tanúsítvány |
CE |
Technikai folyamat
A réz-nikkel-króm függőleges emelési vonal teljesen automatizált folyamatsort követ:
|
Lépés |
Folyamat |
Leírás |
|
1 |
Ultrahangos zsírtalanítás |
Olaj és zsír eltávolítása az alkatrészek felületéről |
|
2 |
Elektrolitikus tisztítás |
Mély elektrokémiai tisztítás |
|
3 |
Savaktiválás |
Oxidációs film eltávolítása, felületaktiválás |
|
4 |
Copper Strike bevonat |
Vékony rézréteg a tapadáshoz (különösen a cink présöntvényeken) |
|
5 |
Többlépcsős öblítés |
Alapos tisztítás a rétegek között |
|
6 |
Fényes nikkelezés |
Fő korrózióálló és dekoratív réteg |
|
7 |
Többlépcsős öblítés |
A nikkeloldat maradékának eltávolítása |
|
8 |
Dekoratív krómozás |
Végső fényes, kopásálló réteg |
|
9 |
DI Vízöblítés |
Végső tisztítás ioncserélt vízzel |
|
10 |
Forró levegős szárítás |
Teljes száradás vízfoltok nélkül |
Főbb előnyök
✅ Többrétegű bevonat képesség – Támogatja a teljes réz → nikkel → króm szekvenciát, precíz vastagságszabályozással minden réteghez
✅ A függőleges emelés előnyei – Kiváló bevonategyenletesség összetett geometriákon; kiküszöböli a „Faraday-ketrec” hatást a süllyesztett területeken
✅ Nagy termelési teljesítmény – A kör alakú pálya mentén elhelyezkedő sűrű tartályelrendezés folyamatos, ismételhető gyártási ciklusokat tesz lehetővé
✅ Hidraulikus hajtásrendszer – Sima, alacsony zajszintű működés precíz pozicionálási pontossággal
✅ Intelligens automatizálás – Siemens/Omron PLC HMI érintőképernyővel; recepttárolás különböző alkatrésztípusokhoz
✅ Kompakt lábnyom – A függőleges kialakítás maximalizálja a helyhatékonyságot a hagyományos vízszintes vonalakhoz képest
✅ 12 hónap garancia – átfogó értékesítés utáni támogatás
A bevonat vastagságának specifikációi
|
Réteg |
Tipikus vastagság |
Alkalmazás |
|
Copper Strike |
2-5 μm |
Tapadóréteg cink présöntvényekhez |
|
Fényes nikkel |
10-20 μm |
Korrózióvédelem + ragyogás |
|
Dekoratív króm |
0,25-0,5 μm |
Végső fényes felület, kopásállóság |
A réz-nikkel-króm galvanizáló sor 48-120 órás sópermetezési ellenállást biztosít a nikkel vastagságától és a passziválás típusától függően.
Alkalmazások
Csaptelepek és szaniterek
Dekoratív hardver
Gépjármű belső és külső kárpitozás
Fürdőszoba kiegészítők
Bútor vasalat
Világítótestek
ABS műanyag alkatrészek (megfelelő aktiválással)
Műszaki paraméterek
|
Paraméter |
Érték |
|
A rézfürdő hőmérséklete |
25-35 ℃ |
|
Nikkelfürdő hőmérséklete |
50-60 ℃ |
|
Króm fürdő hőmérséklet |
35-45 ℃ |
|
Áramsűrűség (réz) |
1-3 A/dm² |
|
Áramsűrűség (nikkel) |
2-8 A/dm² |
|
Jelenlegi sűrűség (Chrome) |
10-20 A/dm² |
|
Ciklusidő |
20-40 másodperc repülési sávonként |
|
Tápegység |
380V/415V 50Hz/60Hz 3 fázis |
Miért válassza a JUNDA-t?
A galvanizáló berendezések gyártásában szerzett több mint 10 éves tapasztalattal rendelkező réz-nikkel-króm függőleges emelési vonalainkat a gyártók világszerte megbízzák. Kulcsrakész megoldásokat kínálunk, beleértve a folyamattervezést, a telepítést, a képzést és az élettartam támogatását.
Lépjen kapcsolatba velünk, és kérjen árajánlatot dekorációs bevonatsorra még ma!
Projekt tapasztalat
Tipikus projektpályázatok a következők:
● Jinmaoyuan (Kelet-Kína) Felületkezelő Ipari Park
o horganyzás gyártósorok
o nikkel-króm bevonatsorok
● Zhejiang Zhi’en Környezetvédelmi Ipari Park
o rack nikkelezési rendszer
o réz-nikkel krómozási vonal
Tanúsítványok
A cég a következőkkel kapcsolatos tanúsítványokat szerzett:
● környezetmérnöki megvalósítási képesség
● környezetvédelmi berendezések építési szolgáltatásai
● ISO 9001 minőségirányítási rendszer
● CE-tanúsítvány a berendezések exportjához
Szolgáltatási kör
Értékesítés előtti szolgáltatás
● folyamat konzultáció
● üzemelrendezés tervezése
● termelési kapacitás tervezés
● beruházás értékelése
Telepítési szolgáltatás
● berendezés telepítési útmutató
● rendszer üzembe helyezése
● kezelői képzés
● folyamatbeállítás támogatása
Értékesítés utáni szolgáltatás
● 12 hónap garancia
● távoli műszaki támogatás
● alkatrészellátás
● rendszerfrissítési konzultáció
● hosszú távú technikai támogatás
Kulcsfontosságú üzleti adatok
● OEM / ODM elérhető
● MOQ: 1 készlet
● Átfutási idő: 30-45 nap
● Felületkezelési folyamat: testreszabható
● Anyagválasztás: projekt alapú testreszabás
● Támogatott tanúsítványok: CE, ISO 9001
